競技フィールド沿いに設置されたGシリーズのペリメーターLED
屋外LED / 特殊用途モデル / スタジアム・競技場用 G SERIES

スタジアム・
競技場用

LEDビジョン

高輝度・高リフレッシュレートと、選手や機材への衝撃に配慮した保護構造。サッカー、バスケットボール、野球などの競技空間に合わせて設計するペリメーターLEDです。

  • P6.25–P10PIXEL PITCH
  • 最大20,000cd/㎡CUSTOM BRIGHTNESS
  • IP65PROTECTION
  • 最大7680Hz+CUSTOM REFRESH RATE
G SERIES / PRODUCT IMAGE
OVERVIEW

競技の近くで使うからこそ。
見やすさ・安全性・保守性を、一つの筐体に。

  • 1600 × 940 × 98mmキャビネット外形
  • 35kgキャビネット重量
  • 140° / 160°水平 / 垂直の視野角
  • 前面・背面メンテナンス対応
KEY FEATURES

競技運営と観戦体験を、
確かな表示で支える。

強い外光、雨や粉塵、カメラ撮影、フィールド近接設置。競技場特有の条件を踏まえ、表示性能と安全性、保守性を両立しています。

POINT 01

屋外で見やすい高輝度

標準6,500cd/㎡の高輝度表示に対応。設置環境に応じたカスタマイズにより、最大20,000cd/㎡まで選択できます。

POINT 02

滑らかな映像表示

標準3,840Hzのリフレッシュレートと16bitグレースケールに対応。カスタマイズにより7,680Hz以上も選択できます。

POINT 03

屋外運用を考えた構造

IP65の防護性能を備え、防水・防塵・耐紫外線に配慮。屋外競技場の厳しい環境での使用を想定しています。

POINT 04

競技者に配慮した保護設計

上下のEVA保護材、ソフトマスク、キック保護パッドを採用。配線も筐体内に収め、フィールド近接設置時の安全性に配慮しています。

降雨環境を想定したGシリーズの屋外防護構造
IP65 / OUTDOOR PROTECTION
OUTDOOR PERFORMANCE

明るさだけでなく、
運用の安定性まで。

高輝度表示とIP65の防護性能に加え、色温度調整と広い視野角に対応。天候や観客席の位置が変わっても、安定した情報発信を支えます。

最大20,000cd/㎡
標準6,500cd/㎡/カスタマイズ対応
10,000:1
明暗を表現するコントラスト比
IP65
防水・防塵に配慮した保護等級

※ 実際の表示性能は、設置環境・入力映像・制御設定により異なります。

折りたたみ式スタンドを備えたGシリーズキャビネットの背面構造
G SERIES / REAR CABINET
CABINET DESIGN

設置角度まで考えた、
専用キャビネット。

1600 × 940 × 98mmのアルミ製キャビネットに、折りたたみ式スタンドとクイックロックを装備。連続設置と現場での調整を効率化します。

  1. 01

    前面・背面から保守可能

    モジュールへ両側からアクセスでき、設置条件に応じた保守動線を計画できます。

  2. 02

    6段階の角度調整

    90°・95°・100°・105°・110°・115°に対応。観客席とフィールドの位置関係に合わせて表示角度を調整できます。

  3. 03

    信号二重化に対応

    オプションで信号の二重化構成に対応し、競技中の安定運用を支えます。

APPLICATIONS

競技空間に応える、
ペリメーター表示。

視認距離、カメラ撮影、選手動線、観客席の角度を確認し、競技と会場条件に合うピクセルピッチと支持角度を選定します。

競技フィールド沿いに連続設置されたペリメーターLEDの設置イメージ
MAIN APPLICATION

フィールドをつなぐ
ペリメーターLED

スポンサー広告、試合演出、競技情報をフィールド沿いに連続表示。安全性と運営動線を確認し、画面角度と連結構造を設計します。

01 / FOOTBALL

サッカー競技場

長いタッチラインに沿った連続表示に対応。広い観客席へスポンサー広告と競技演出を届けます。

02 / BASKETBALL

バスケットボール会場

コート近接設置を想定し、保護材とソフトマスクを備えた構造で安全な運用に配慮します。

03 / BASEBALL

野球場

グラウンド沿いの広告表示や試合演出に対応し、広い観客席のさまざまな位置から見やすい情報発信を支えます。

SPECIFICATIONS

製品仕様

P6.25・P8.33・P10の3モデルを用意。6mから200mまでの視認距離を目安に、会場規模とコンテンツに合わせて選定します。

  • CABINET1600 × 940 × 98mm
  • WEIGHT35kg
  • PROTECTIONIP65
  • POWERAC90–264V / 47–63Hz
Gシリーズのモデル別および共通仕様
項目 P6.25 P8.33 P10
ピクセルピッチ6.25mm8.33mm10mm
LEDパッケージSMD2727SMD2727SMD2727
ピクセル密度25,600 dots/㎡14,400 dots/㎡10,000 dots/㎡
モジュール解像度64 × 4848 × 3640 × 30
キャビネット解像度256 × 144192 × 108160 × 90
最適視認距離6–200m8–200m10–200m
走査方式1/6 scan1/3 scan1/2 scan
モジュールサイズ / 構成400 × 300mm / 4 × 3
キャビネット材質アルミニウム
輝度標準 6,500cd/㎡
カスタマイズ 最大20,000cd/㎡
色温度5,000–12,000K 調整可能
コントラスト比10,000:1
リフレッシュレート標準 3,840Hz
カスタマイズ 7,680Hz以上
グレースケール16bit
視野角(水平 / 垂直)140° / 160°
最大 / 平均消費電力680W/㎡ ・ 120–200W/㎡
動作・保管温湿度−20〜60℃ / RH 10〜85%
メンテナンスフロント / リア
認証・適合PSE / CCC / CE / RoHS / FCC / CB / TÜV / IEC

※ 記載値は提供カタログに基づく参考仕様です。製品改良、LED構成、設置環境により変更される場合があります。正式仕様はお見積もり時にご確認ください。

CONTACT

競技場に合うLED構成を、
専門スタッフがご提案。

視認距離、設置高さ、画面サイズ、構造体、電源、保守動線を確認し、設計・施工・コンテンツ運用・メンテナンスまで一貫してサポートします。

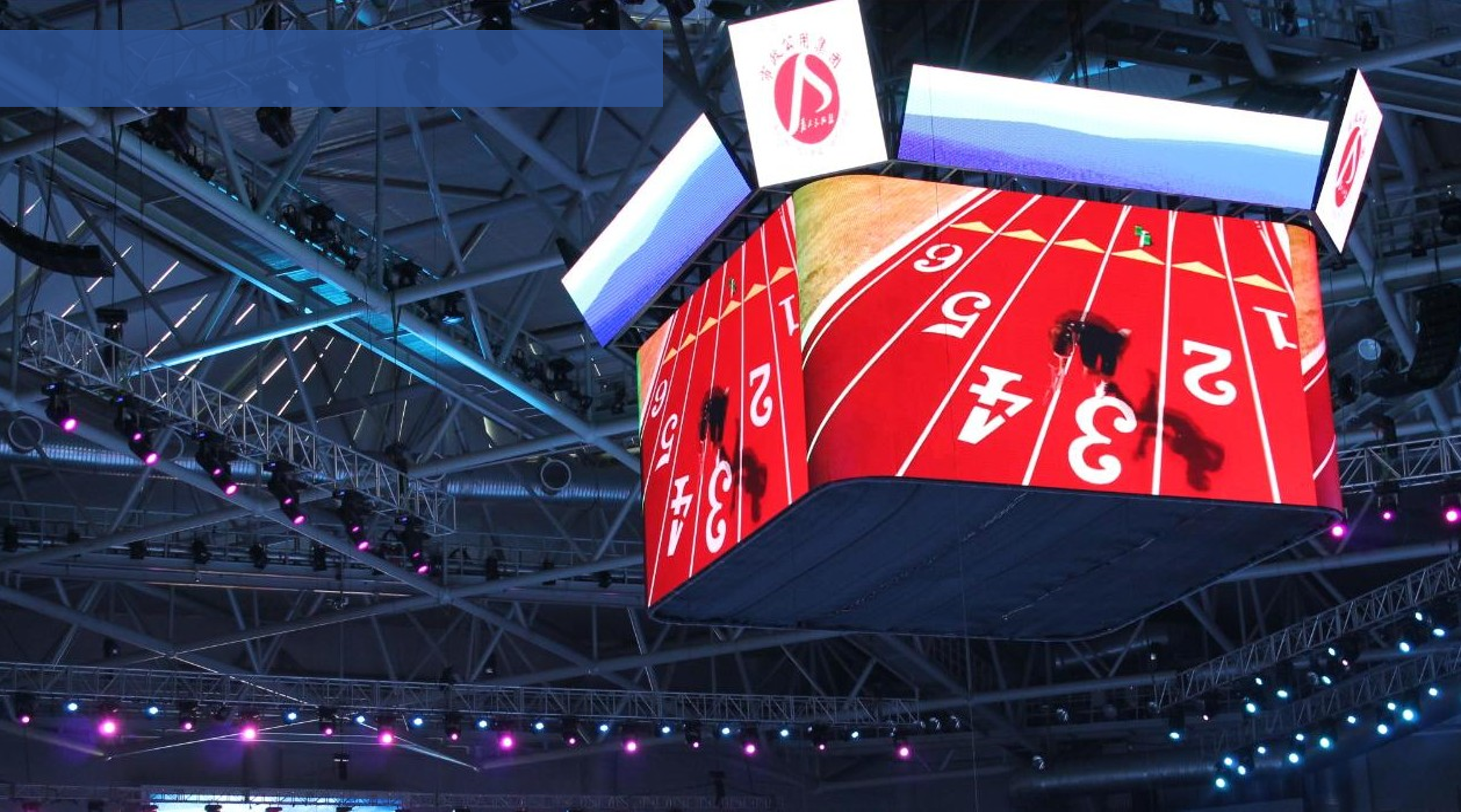

 スタジアム・競技場用LEDビジョン

おすすめモデル:P3.91、P5.95フルカラースクリーン

  • 総面積:メインスクリーン144㎡、上下リングスクリーン67.5㎡
  • 総重量:約20トン
  • 総ピーク消費電力:200KW
  • 平均消費電力:70KW/H
  • 高さ:6.5M

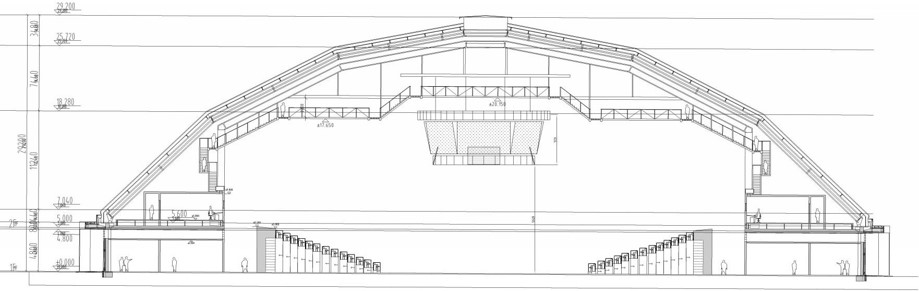

  • 地上からの高さ:28M
  • カメラの接続により、クリアでちらつきのないリアルタイムのビデオ映像を表示し、真彩色のビデオ映像を実用的に表示し、ライブ中継を実現します。
  • 放送やテレビ、衛星放送などの番組の再放送に対応します。
  • テレビ画面上に文字情報を重ね、全景、クローズアップ、スローモーション、アニメーション、静止画像、特殊効果などのリアルタイム編集と再生が可能です。
  • 文化芸術の公演の要求を満たし、多様な情報の柔軟な入力と放送が可能です。
  • AVI、MOV、MPG、DAT、VOBなど、さまざまな形式のファイルを再生できます。また、多様な文字やフォントを選択できます。
  • LEDディスプレイの商業価値を最大限に活用し、LEDディスプレイが持つ音、光、電気の一体化された特性を活用して、商業宣伝の目的を達成します。ユーザーが自主制作した広告映像、広告バナー、画像、2D/3Dアニメーション広告を再生します。

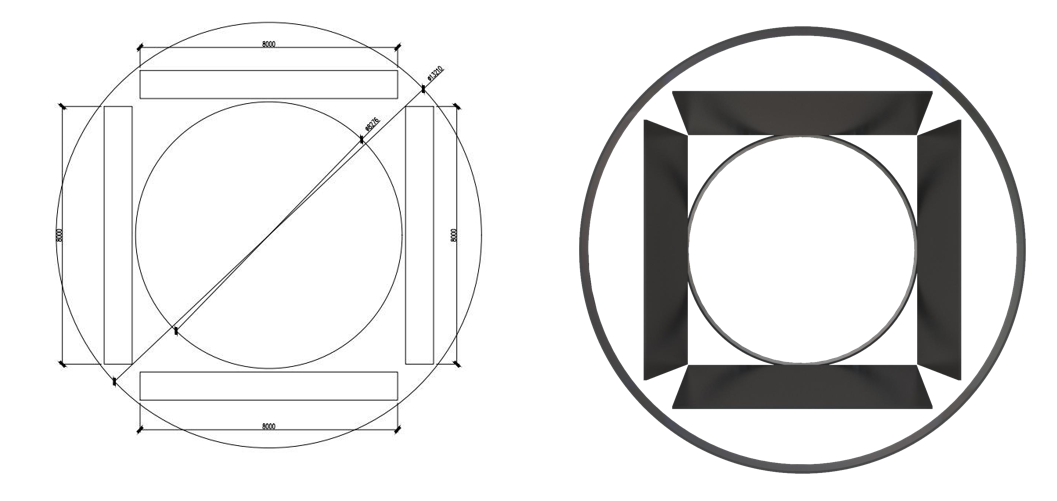

製品設計

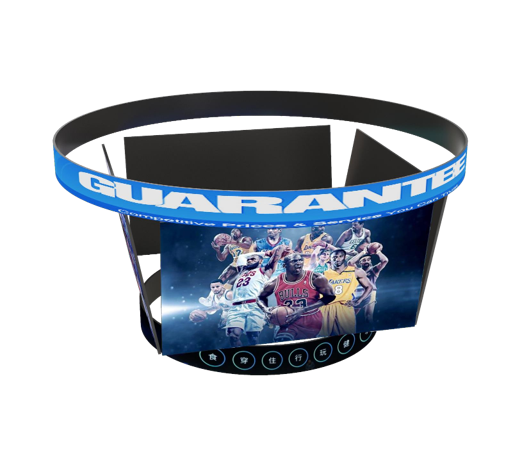

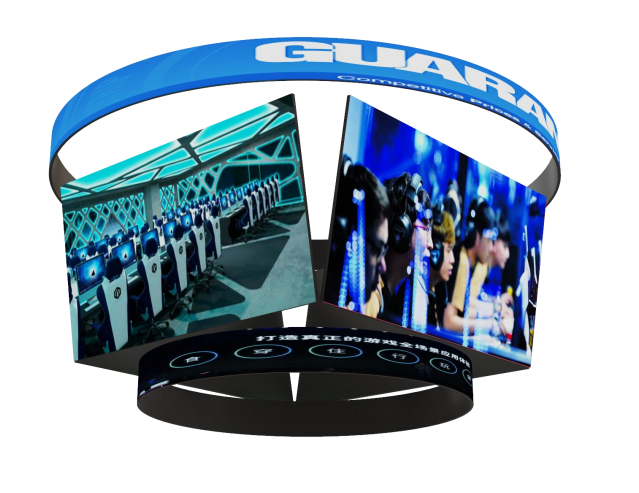

中央天井吊り下げ型LEDディスプレイは360度のシームレスな接続を実現し、360度の高精細映像再生を可能にします。素晴らしい瞬間のクローズアップを拡大して表示し、スタジアム全体の観客が試合のすべてを鮮明かつ完全に楽しむことができます。選手たちにはリアルタイムの試合統計情報を提供し、クリエイティブなコンテンツでファンを楽しませ、スポンサーに驚きと満足を与える広告を全体で放送します。

LEDディスプレイは広い視野角を持ち、120度に達します。この範囲内の任意の角度から見ても、表示される画像は歪まず、色も変わりません。また、発光輝度が高く、ソフトウェアからハードウェアまで調整可能で、さまざまな使用環境やニーズの変化に完全に対応できます。

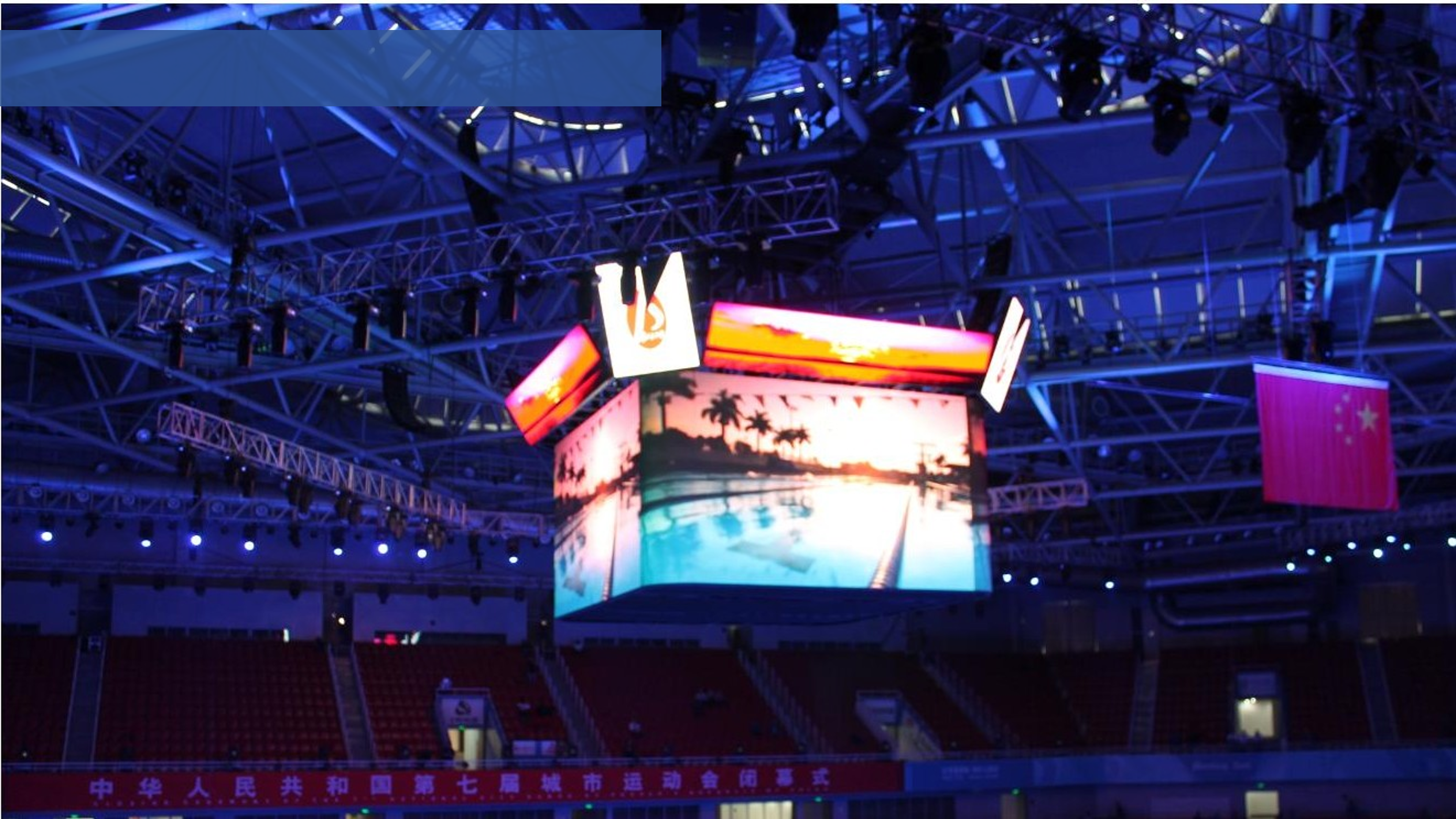

導入事例
