屋内用
GOB可能 フロント

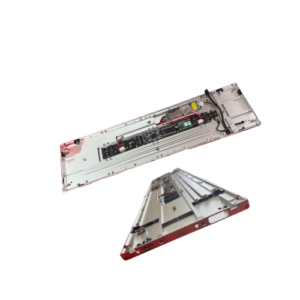

超軽量薄型アルミプロファイルキャビネット構造
アルミプロファイルは軽量、耐腐⾷性、⾼精度、平坦度の良さ、変形しにくさ、優れ
た 放熱性などの特徴があります。

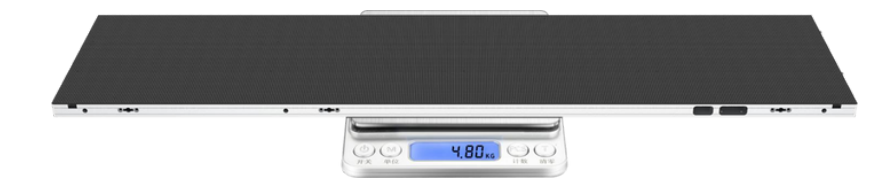

1000*250の標準キャビネットの重量はわずか4.8kgで、厚さはわずか20mmです。

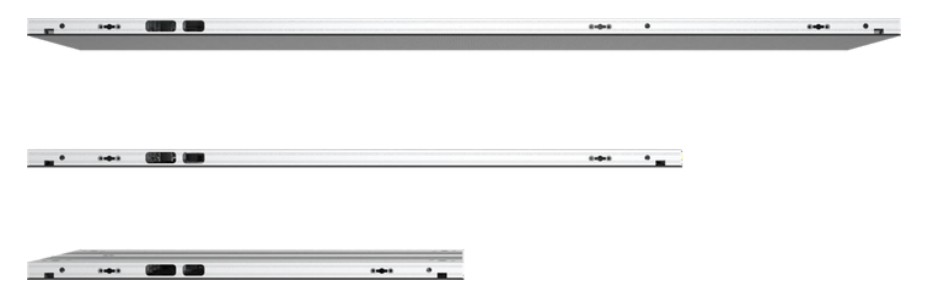

さまざまなキャビネットサイズ
1000x250mm/750x250mm/500x250mmの多様なキャビネットサイズ、キャビネットの斜⾓設計（オプション）により、90°や曲線接続が簡単に実現できます。吊り下げ設置、壁貼り付け設置、床置き設置など、さまざまな設置⽅法をサポートし、キャビネットの90°回転設置も可能です。
簡単設置・メンテナンス
設置とメンテナンスが簡単
モジュールは⾃動吸着し、筐体は迅速にロックされて接続されます。壁に貼り付けて設置することができ、鉄⾻構造は不要です。XYZ三軸微調整をサポートし、設置がより便利で、時間と人件費を節約できます。
製品仕様
| 製品モデル | ZX1.56 | ZX1.953 | ZX2.604 | ZX2.97 | ZX3.91 |
| モジュールサイズ（㎜） | 250×250 | 250×250 | 250×250 | 250×250 | 250×250 |
| ピクセル密度 | 409600 | 262144 | 147456 | 112896 | 65536 |
| キャビネットサイズ | 1000×250×20 750×250×20 500×250×20 | 1000×250×20 750×250×20 500×250×20 | 1000×250×20 750×250×20 500×250×20 | 1000×250×20 750×250×20 500×250×20 | 1000×250×20 750×250×20 500×250×20 |
| 輝度 | ≥600cd | ≥600cd | ≥600cd | ≥600cd | ≥600cd |
| 視野角 | 140°/120°(V/H) | 140°/120°(V/H) | 140°/120°(V/H) | 140°/120°(V/H) | 140°/120°(V/H) |
| グレースケール | 14bit | 14bit | 16bit | 16bit | 16bit |
| リフレッシュレート | 3840HZ | 3840HZ | 3840HZ | 3840HZ | 3840HZ |
| 防水 | IP43 | IP20 | IP20 | IP20 | IP20 |
| フレームレート | 50/60HZ | 50/60HZ | 50/60HZ | 50/60HZ | 50/60HZ |
| 最⼤/平均消費電⼒(W/㎡) | 500/165 | 500/165 | 500/165 | 500/165 | 500/165 |
設置イメージ
LED用語
※「▶」をクリックすると詳細が確認できます
リフレッシュレート
ディスプレイが1秒間に画面を書き換える回数を表す数値。
リフレッシュレートが高いほど、画面の描画が滑らかになり、残像感が少なくなる。
・単位：ヘルツ（Hz）
解像度
画像や映像を構成する画素の数のこと。
解像度が高いほど、細かい部分まで鮮明に表示される。
同じインチ数の画面でも、ピクセルピッチが小さい方がより高解像度になる。
・単位：画素数（ピクセル、何万画素）。
輝度
光源から発せられる光の明るさを表す物理量。
輝度が高いほど、光源からの光が強く、明るいと感じるようになる。
屋外での使用では、高い輝度が要求される。
・単位：cd(カンデラ)、nits(ニッツ)
コントラスト比
画面の明るい部分と暗い部分の明るさの差を表す数値。
コントラスト比が高いほど、明暗の差がはっきりとわかり、映像が鮮明に映る。
例えば、コントラスト比が1000：1のディスプレイと、500：1のディスプレイを比べると、前者の方が明暗の差がはっきりとわかり、映像が鮮明に映る。
ピクセルピッチ
LEDパネルを構成するLEDチップの間隔のこと。
ピクセルピッチが小さいほど、画面に表示できるピクセル数が多くなり、解像度が高くなる。
・単位：ミリメートル（mm）
グレースケール
白から黒までの灰色の濃淡を表現する方法の一種。
グレースケールのビット数が高いほど、灰色の濃淡の表現が細かくなり、より精細な表現が可能になる。
例えば、1ビットグレースケールでは白と黒の2階調のみ、8ビットグレースケールでは白と黒と254階調の灰色、16ビットグレースケールでは白と黒と65,534階調の灰色を表現できる。
視野角
画面の表示が正しく見える角度の広さのことで、上下(垂直)、左右(水平)の角度で表す。LEDビジョンは、LCDビジョンよりも一般的に視野角が広い。視野角が広いほど、斜めから見ても色や明るさの変化が少なく、画面全体を見ることができる。
・単位：度(°)
LED素子の種類：DIP、SMD、GOB、その他
LEDには従来型の砲弾型(DIP)と、SMDの2種類が基本的なものです。
DIPは、それぞれ独立したR(赤)×1、G(緑)×1、B(青)×1で、1素子を構成しています。
SMDは１つの素子の中に、R(赤)×1、G(緑)×1、B(青)×1が入っています。
最近では、SMDチップが並べられたモジュール全体に樹脂でコーティングすることにより、LEDチップの破損を防ぐGOB(Glue On Board)という製品も登場しております。表面加工した耐久性の高いGOBはLEDチップが取れにくい(ドット抜けが起きにくい)という利点があります。
他にも次世代のLEDとして期待されているmicroLEDや、microLEDが主流となるまでに利用される可能性のあるminiLEDなどがあります。
SMD、COB、GOBとは
1.SMD (Surface Mount Device)：基盤に直接取り付けられた四角形LED素子内に赤・緑・青の素子が入っている。英語でSurface Mount Device（表面実装）の略で「SMD LED」とも呼ばれます。
2.COB (Chip On Board)：SMDでむき出しとなっていた端子をLED素子の内部に入れ、素子自体を基盤に取り付けている。衝撃に強く、耐衝撃性はSMDの5倍以上。
3.GOB (Glue On Board)：SMDを透明接着剤でコーティングしている。衝撃に強くなっており、人が手に触れそうなLEDビジョンに用いられる。
短い端子がついている
基盤表面ではんだ付け
基盤にパッケージング
SMDより素子が取れにくい
SMD表面を樹脂でコーティング
屋内用
GOB可能 フロント
UT-PROシリーズは、I-UTシリーズよりさらに進化した多機能LEDスクリーンで、厚さわずか33mmの驚異的な薄型設計を実現しています。精緻な箱体工芸に加え、HUB一体成型技術を採用することで、優れた耐久性と洗練されたデザインを兼ね備えています。
UT-PROは、商業施設や展示会、イベントなどの室内設置に最適で、様々な設置環境に柔軟に対応します。軽量かつコンパクトなデザインにより、限られた空間でも美しく機能的に演出でき、迅速で簡単な設置が可能です。
商品仕様
| 製品モデル | P1.25 | P1.56 | P1.953 | P2.5 | P2.6 | P2.97 | P3.91 |

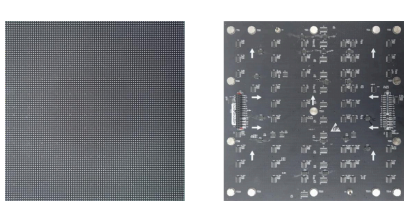

| モジュールサイズ（㎜） | 250×250 | 250×250 | 250×250 | 250×250 | 250×250 | 250×250 | 250×250 |
| 輝度 | 600cd | 600cd | 800cd | 800cd | 800cd | 800cd | 800cd |
| 視野角 | 160º(V/H) | 160º(V/H) | 160º(V/H) | 160º(V/H) | 160º(V/H) | 160º(V/H) | 160º(V/H) |
| グレースケール | 16bit | 16bit | 16bit | 16bit | 16bit | 16bit | 16bit |
| リフレッシュレート | 3840HZ | 3840HZ | 3840HZ | 3840HZ | 3840HZ | 3840HZ | 3840HZ |
| 防水 | IP31 | IP31 | IP31 | IP31 | IP31 | IP31 | IP31 |
| フレームレート | 50/60HZ | 50/60HZ | 50/60HZ | 50/60HZ | 50/60HZ | 50/60HZ | 50/60HZ |
| 最⼤/平均消費電⼒(W/㎡) | 350/175 | 350/175 | 350/175 | 350/175 | 350/175 | 350/175 | 350/175 |
LED用語
※「▶」をクリックすると詳細が確認できます
リフレッシュレート
ディスプレイが1秒間に画面を書き換える回数を表す数値。
リフレッシュレートが高いほど、画面の描画が滑らかになり、残像感が少なくなる。
・単位：ヘルツ（Hz）
解像度
画像や映像を構成する画素の数のこと。
解像度が高いほど、細かい部分まで鮮明に表示される。
同じインチ数の画面でも、ピクセルピッチが小さい方がより高解像度になる。
・単位：画素数（ピクセル、何万画素）。
輝度
光源から発せられる光の明るさを表す物理量。
輝度が高いほど、光源からの光が強く、明るいと感じるようになる。
屋外での使用では、高い輝度が要求される。
・単位：cd(カンデラ)、nits(ニッツ)
コントラスト比
画面の明るい部分と暗い部分の明るさの差を表す数値。
コントラスト比が高いほど、明暗の差がはっきりとわかり、映像が鮮明に映る。
例えば、コントラスト比が1000：1のディスプレイと、500：1のディスプレイを比べると、前者の方が明暗の差がはっきりとわかり、映像が鮮明に映る。
ピクセルピッチ
LEDパネルを構成するLEDチップの間隔のこと。
ピクセルピッチが小さいほど、画面に表示できるピクセル数が多くなり、解像度が高くなる。
・単位：ミリメートル（mm）
グレースケール
白から黒までの灰色の濃淡を表現する方法の一種。
グレースケールのビット数が高いほど、灰色の濃淡の表現が細かくなり、より精細な表現が可能になる。
例えば、1ビットグレースケールでは白と黒の2階調のみ、8ビットグレースケールでは白と黒と254階調の灰色、16ビットグレースケールでは白と黒と65,534階調の灰色を表現できる。
視野角
画面の表示が正しく見える角度の広さのことで、上下(垂直)、左右(水平)の角度で表す。LEDビジョンは、LCDビジョンよりも一般的に視野角が広い。視野角が広いほど、斜めから見ても色や明るさの変化が少なく、画面全体を見ることができる。
・単位：度(°)
LED素子の種類：DIP、SMD、GOB、その他
LEDには従来型の砲弾型(DIP)と、SMDの2種類が基本的なものです。
DIPは、それぞれ独立したR(赤)×1、G(緑)×1、B(青)×1で、1素子を構成しています。
SMDは１つの素子の中に、R(赤)×1、G(緑)×1、B(青)×1が入っています。
最近では、SMDチップが並べられたモジュール全体に樹脂でコーティングすることにより、LEDチップの破損を防ぐGOB(Glue On Board)という製品も登場しております。表面加工した耐久性の高いGOBはLEDチップが取れにくい(ドット抜けが起きにくい)という利点があります。
他にも次世代のLEDとして期待されているmicroLEDや、microLEDが主流となるまでに利用される可能性のあるminiLEDなどがあります。
SMD、COB、GOBとは
1.SMD (Surface Mount Device)：基盤に直接取り付けられた四角形LED素子内に赤・緑・青の素子が入っている。英語でSurface Mount Device（表面実装）の略で「SMD LED」とも呼ばれます。
2.COB (Chip On Board)：SMDでむき出しとなっていた端子をLED素子の内部に入れ、素子自体を基盤に取り付けている。衝撃に強く、耐衝撃性はSMDの5倍以上。
3.GOB (Glue On Board)：SMDを透明接着剤でコーティングしている。衝撃に強くなっており、人が手に触れそうなLEDビジョンに用いられる。
短い端子がついている
基盤表面ではんだ付け
基盤にパッケージング
SMDより素子が取れにくい
SMD表面を樹脂でコーティング
インストール

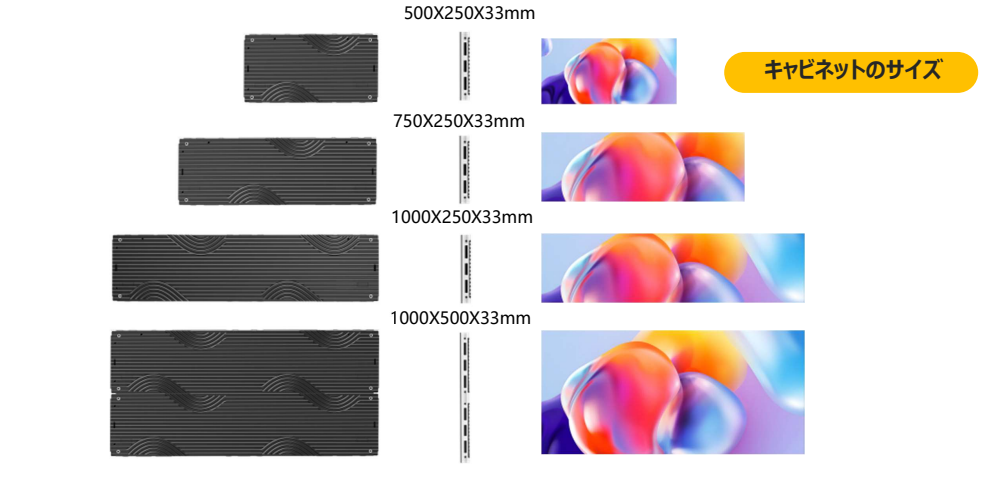

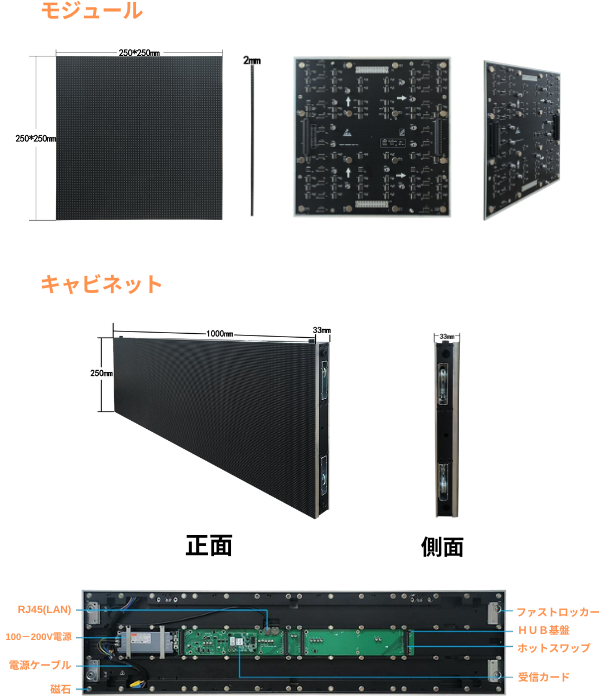

キャビネットサイズ
※こちらの寸法にはモジュールも含まれています。
設備

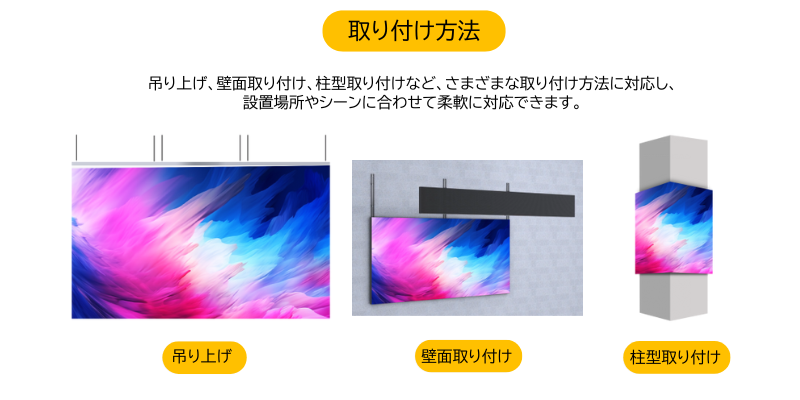

▪UT-PRO シリーズ取付方法
▪角の継ぎ目が無いスプライス
導入事例
